VIGOUR>>VS001B فوٹو وولٹک عمل کی تفصیلات
دائرہ کار
اس دستاویز میں فوٹو وولٹک (پی وی) ایپلی کیشنز کے لئے ارادہ کردہ سٹینلیس سٹیل کی مصنوعات تیار کرنے کے لئے وگور کمپنی کے ذریعہ استعمال ہونے والی رہنما خطوط کی وضاحت کی گئی ہے۔ اس دستاویز کو مصنوعات کی کیٹلاگ ، تکنیکی بلیٹن ، اور مصنوعات کی مکمل معلومات کے لئے رپورٹوں کے ساتھ مل کر استعمال کرنا چاہئے۔ اس دستاویز کا اطلاق ویٹڈ سسٹم کے اجزاء تک محدود ہے۔
ڈیزائن
مصنوعات کو مخصوص فنکشنل انڈسٹری کے معیار کو ذہن میں رکھتے ہوئے ڈیزائن کیا گیا ہے۔ جہاں ادب میں ٹیسٹ کے مخصوص نتائج موجود ہیں ، مندرجہ ذیل معیارات قابل اطلاق ہیں:
AS ASTM F1397 کے مطابق نمی کا تجزیہ ، "گیس کی تقسیم کے نظام کے اجزاء کے ذریعہ نمی کی شراکت کے تعین کے لئے معیاری ٹیسٹ کا طریقہ"
AS ASTM F1398 کے مطابق ہائیڈرو کاربن تجزیہ ، "گیس کی تقسیم کے نظام کے اجزاء کے ذریعہ کل ہائیڈرو کاربن شراکت کے تعین کے لئے معیاری ٹیسٹ کا طریقہ"
AS ASTM F1374 کے مطابق ion آئنک صفائی ، "گیس کی تقسیم کے نظام کے اجزاء کے لئے داخلی سطحوں کے آئنک/نامیاتی ایکسٹریکٹ ایبلز کے عزم کے لئے معیاری ٹیسٹ کا طریقہ - IC/GC/FTIR۔"
مواد کے رہنما خطوط
سٹینلیس سٹیل انڈسٹری - UHP مصنوعات کے لئے ترجیحی مواد ہے جو گیس سسٹم میں استعمال ہوتا ہے جس کی وجہ سنکنرن اور آکسیکرن مزاحمت کی موروثی خصوصیات کی وجہ سے ہے۔ AISI قسم 316L (UNS S31603) کم - کاربن سٹینلیس سٹیل سب سے زیادہ عام طور پر انڈسٹری میں استعمال ہوتا ہے جس کی وجہ ویلڈنگ یا تناؤ سے نجات کے بعد انٹرگرینولر سنکنرن کی مزاحمت کی وجہ سے ہے۔
سٹینلیس سٹیل بار اسٹاک مندرجہ ذیل معیارات کے مطابق ہے:
■ ASTM A479 ، "بوائیلرز اور دیگر دباؤ والے برتنوں میں استعمال کے ل stain سٹینلیس اور ہیٹ - مزاحمت کرنے والی سلاخوں اور شکلوں"
■ ASTM A484 ، "سٹینلیس اور ہیٹ کے لئے عمومی تقاضوں کے لئے تفصیلات - مزاحمت کرنے والی سلاخوں ، بلٹوں اور بھولے"
■ ASTM A276 ، "سٹینلیس اور ہیٹ - مزاحمت کرنے والی سلاخوں اور شکلوں"
■ نیم F20 - 0305 ، "عام مقصد ، اعلی طہارت ، اور الٹرا ہائی پیوریٹی سیمیکمڈکٹر مینوفیکچرنگ ایپلی کیشنز میں استعمال ہونے والے اجزاء کے لئے 316L سٹینلیس سٹیل بار کے لئے تفصیلات۔"
■ پرائمری اسٹیل پروسیسنگ یا تو آرگون آکسیجن سجاوٹ (AOD) یا ویکیوم انڈکشن پگھلنے (VIM) ہے۔ ایک ثانوی ریمیلٹ آپریشن جیسے ویکیوم آرک ریملٹ (VAR) کو گیلے اجزاء کی اضافی صفائی کے لئے استعمال کیا جاسکتا ہے۔
chemical کیمیائی بنانے کے اندر کچھ عناصر کی کلیدی ضروریات {{0} up اپ کو کیمیکل بنانے کی مزید مستقل مزاجی کے لئے وگور کے ذریعہ سخت کردی گئی ہیں - up ؛ جدول 1 دیکھیں۔

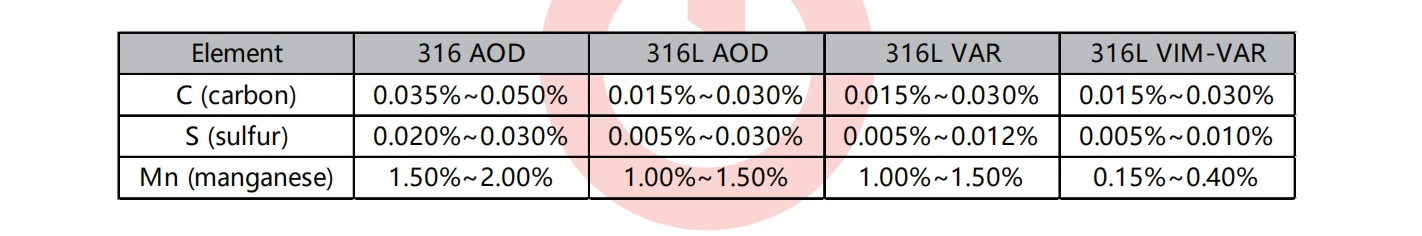

ٹیبل 1: جوش و خروش ، WT ٪
سٹینلیس سٹیل کی مصنوعات کی توثیق میں شامل ہیں لیکن ان تک محدود نہیں ہیں:
■ مادی موافقت کی تصدیق ASTM A262 کے پریکٹس A کے مطابق کی جاتی ہے ، "آسٹینیٹک سٹینلیس اسٹیلز میں انٹرگرینولر حملے کے حساسیت کا پتہ لگانے کے لئے معیاری طریق کار۔"
■ کیمیائی ساخت کی تصدیق ASTM A751 ، "اسٹیل کی مصنوعات کے کیمیائی تجزیہ کے لئے ٹیسٹ کے طریقے ، طریقوں اور اصطلاحات کے مطابق کی جاتی ہے۔"
■ سطح کے معیار کی تصدیق ASTM E214 کے مطابق الٹراسونک ٹیسٹنگ کے ذریعے کی جاتی ہے ، "پلس لمبائی طولانی لہروں کا استعمال کرتے ہوئے عکاسی کے طریقہ کار کے ذریعہ ڈوبے ہوئے الٹراسونک ٹیسٹنگ کے لئے پریکٹس" یا سویجیلوک معیارات کے مطابق انجام دیئے گئے ایڈی موجودہ ٹیسٹ کے ذریعے۔
■ ASTM E45 کے مطابق جے کے ٹیسٹ انجام دے کر ، "اسٹیل ، کے طریقہ کار کو شامل کرنے کے لئے معیاری مشق ، طریقہ A ،" پلیٹ I - r پر مبنی درجہ بندی کے ساتھ ، JK ٹیسٹ کر کے ان کا پتہ لگایا جاتا ہے۔
مینوفیکچرنگ اور سطح ختم
مینوفیکچرنگ کے دوران ، طول و عرض اور سطح کی تکمیل کی قریب سے نگرانی کی جاتی ہے۔ ہر مشینی جزو میں انتہائی عمدہ سطح کی تکمیل ، ہموار ٹرانزیشن ، مکمل طور پر بہہ جانے والے بہاؤ کے راستے ، اور مربع ویلڈ ختم ہوتے ہیں تاکہ پھنسے ہوئے یا پیدا ہونے والے ذرات کی تعداد کو کم سے کم کیا جاسکے۔
■ سطح کی کھردری/ختم کا معیار نیم F19 پر مبنی ہے ، "سٹینلیس سٹیل کے اجزاء کی گیلا ہوا سطحوں کی سطح کی حالت کے لئے تصریح" اور نیم F37 کے طریقہ کار ، "گیس کی تقسیم کے نظام کے اجزاء کے لئے سطح کی کھردری پیرامیٹرز کے تعین کا طریقہ۔"
■ الٹراولیٹک پالش کے بعد الٹرا - اعلی طہارت سٹینلیس سٹیل کی مصنوعات کی گیلے سطح کی کھردری RA 8μin (0.20μm) سے کم ہے ، اور الیکٹروائلیٹک پالش کے بغیر گیلے سطح کی کھردری RA 15 نہیں (0.40μm) سے کم ہے۔
product پروڈکٹ کیٹلاگوں میں شائع ہونے والی جوش و خروش کی تعداد اس عمل کے معنی کا حوالہ دیتی ہے ، یا کھردری کی قیمت جو سیمی F37 کے مطابق دیئے گئے پیداوار کے عمل کے لئے ریاضی کی اوسط کی نمائندگی کرتی ہے۔
■ سطح کی کھردری/ختم کی تصدیق ASME B46.1 کے مطابق مناسب پروفائلنگ آلے کا استعمال کرکے کی جاتی ہے۔ پیمائش فٹنگ یا والو بور کی زیادہ سے زیادہ دستیاب لمبائی پر لی جاتی ہے ، جس میں ٹاپراد سطحوں ، چوراہوں یا ویلڈز کو چھوڑ کر۔
الیکٹروپولشنگ اور گزرنا
اس حصے سے مراد صرف الیکٹروپولڈ مصنوعات ہیں۔
سطح کے حالات کو بہتر بنانے اور کرومیم آکسائڈ کی سنکنرن مزاحم سطح کی پرت کی تشکیل کے ل fit فٹنگ اور والو باڈیوں کی گیلا ہوا سطحیں الیکٹروپولڈ ہیں۔ الیکٹروپولیشن کے بعد ، مفت آئرن کو دور کرنے کے لئے تمام سطحوں کو منتقل کیا جاتا ہے۔
■ الیکٹروپولشنگ کے عمل ASTM B912 پر مبنی ہیں ، "الیکٹروپولشنگ کا استعمال کرتے ہوئے سٹینلیس اسٹیلوں کو ختم کرنے کے لئے معیاری تفصیلات" اور کسٹم فکسچر کا استعمال کرتے ہوئے اس پر کارروائی کی جاتی ہے۔
■ گزرنے اور پری - الیکٹروپولشنگ صفائی کے عمل ASTM A380 ، "سٹینلیس سٹیل کے پرزوں ، سازوسامان اور نظاموں کی صفائی ستھرائی ، تزئین و آرائش ، اور گزرنے پر مبنی ہیں۔"
AS الیکٹروپولشنگ اور پاسیویشن کی تصدیق ASTM B912 کے سیکشن 6 میں ٹیسٹ کے طریقوں کے مطابق کی جاتی ہے ، "الیکٹروپولشنگ کا استعمال کرتے ہوئے سٹینلیس اسٹیلوں کی گزرنے کے لئے معیاری تفصیلات۔"
الیکٹرو کیمیکل تنقیدی پٹنگ کا درجہ حرارت
اس حصے سے مراد صرف الیکٹروپولڈ مصنوعات ہیں۔
ASTM G150 پر مبنی الیکٹرو کیمیکل تنقیدی پیٹنگ درجہ حرارت (سی پی ٹی) ٹیسٹ ، مقامی پوٹنگ سنکنرن کے خلاف مزاحمت کا تعین کرنے کے لئے استعمال کیا جاتا ہے۔ سی پی ٹی ٹیسٹ اس درجہ حرارت کی پیمائش کرتا ہے جس پر موجودہ کثافت ایک سیٹ برقی صلاحیت پر ایک مقررہ حد سے زیادہ تیزی سے بڑھ جاتی ہے۔ سوڈیم کلورائد حل استعمال کیا جاتا ہے ، اور بجلی کی صلاحیت کو گزرنے والے خطے میں مستقل رکھا جاتا ہے۔ سنکنرن کا اہم درجہ حرارت 10 ڈگری سے زیادہ ہونا چاہئے۔
صفائی اور خشک کرنا
ڈی آئی واٹر کی صفائی کا نظام بیرونی ماحول کے لئے بند ہے اور اس طرح ذرہ آلودگی کو محدود کرتا ہے۔ گرم الٹراسونک دھونے ، ڈی واٹر کلیننگ ، اور فلٹرڈ خشک کرنے والے چیمبر کی ایک سیریز کے ذریعے ملٹی اسٹپ کے عمل میں مصنوعات کو صاف کیا جاتا ہے۔ صفائی کے ایجنٹوں کا انتخاب ASTM G127 کے مطابق کیا جاتا ہے۔
di پانی کی خصوصیات ASTM D5127 قسم E-3 ، "الیکٹرانکس اور سیمیکمڈکٹر صنعتوں میں استعمال ہونے والے الٹرا خالص پانی کے لئے معیاری گائیڈ پر مبنی ہیں۔"

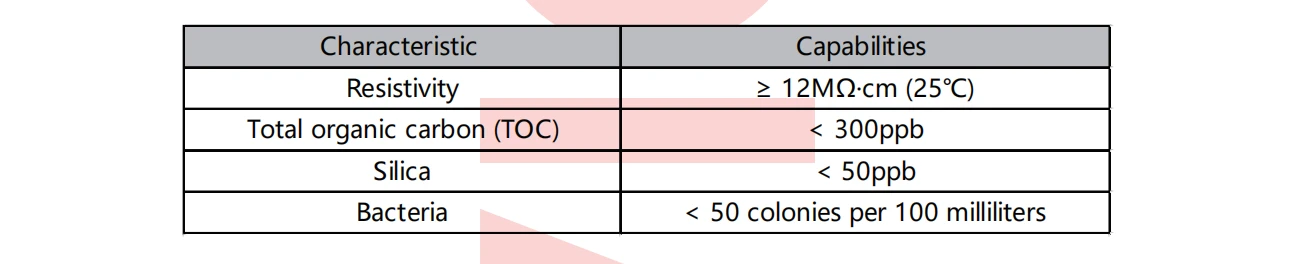

ٹیبل 2: ڈی آئی پانی کی خصوصیات
اسمبلی اور جانچ
حصوں کو ہوا سے پیدا ہونے والے آلودگی سے بچانے کے ل parts ، حصوں کا احاطہ کیا جاتا ہے اور براہ راست قائم کردہ صفائی کے نظام سے اسمبلی اور جانچ کے لئے ایک صاف ستھرا کام سیل میں منتقل کیا جاتا ہے۔
پیکیجنگ اور شناخت
■ پیکیجنگ اور شناختی طریقہ کار سیمی E49.6 کی ضروریات کو پورا کرتا ہے ، "سب سسٹم اسمبلی اور جانچ کے طریقہ کار کے لئے گائیڈ - سٹینلیس اسٹیل سسٹمز" سٹینلیس مصنوعات کے لئے۔
shipping شپنگ کے دوران مصنوعات کو باہر کے آلودگیوں سے پاک رکھنے کے لئے مصنوعات کو پیک کیا جاتا ہے۔ شناخت اور سراغ لگانے کی معلومات مصنوعات کو کھولے بغیر دکھائی دیتی ہے۔
