مصنوعات کی خصوصیات

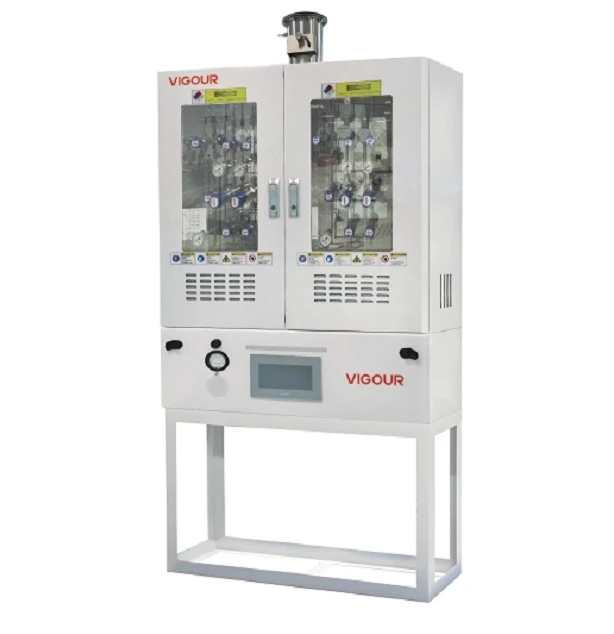

وِگور وی ایم بی والو مینیفولڈ باکس ایک ماڈیولر گیس کی تقسیم اور کنٹرول سسٹم ہے جو خاص طور پر اعلی طہارت الیکٹرانک گریڈ انرٹ گیسوں (جیسے سی ایف ، ایس ایف ، اے آر ، وہ ، وغیرہ) کے لئے ڈیزائن کیا گیا ہے۔ متعدد والوز ، ذہین نگرانی ، اور کلین روم گریڈ اسمبلی کو مربوط کرکے ، یہ تقسیم کے دوران گیس کی پاکیزگی ، استحکام اور حفاظت کو یقینی بناتا ہے۔ یہ سیمیکمڈکٹر مینوفیکچرنگ ، فوٹو وولٹک توانائی کی پیداوار ، تحقیقی لیبارٹریوں ، اور دیگر شعبوں میں بڑے پیمانے پر استعمال ہوتا ہے جس میں گیس کے عین مطابق انتظام کی ضرورت ہوتی ہے۔
تکنیکی وضاحتیں
| زمرہ | پیرامیٹر کی تفصیلات |
|---|---|
| ماڈل: | VMB والو کئی گنا خانہ |
| قابل اطلاق گیسیں: | inert گیسیں (cf₄ ، sf₆ ، chf₃ ، ar ، وہ ، وغیرہ) |
| گیس کی فراہمی کا موڈ: | سنگل سلنڈر \/ ڈبل سلنڈر کنفیگریشن اختیاری |
| بجلی کی فراہمی: | 110 ~ 240V AC |
| مواد: | والوز اور نلیاں کے اجزاء: SS 316L |
| تحفظ کی سطح: | سیمی ایس 2 کے مطابق ، سنکنرن مزاحم ڈیزائن |
بنیادی افعال اور خصوصیات
گیس کی موثر تقسیم
1)مسلسل ، بلاتعطل گیس کی فراہمی کے لئے اختیاری خودکار سوئچ اوور کے ساتھ سنگل سلنڈر یا ڈبل سلنڈر کنفیگریشن کی حمایت کرتا ہے۔
2) گیس کی تقسیم کی پیچیدہ ضروریات کو لچکدار طریقے سے پورا کرنے کے لئے بلٹ ان ملٹی والو ڈیزائن۔
اعلی صفائی اور سگ ماہی
1)والوز اور نلیاں ایس ایس 316L مواد سے بنی ہیں۔ ذرہ آلودگی کو روکنے کے لئے پورے نظام کو کلاس 100 کلین روم میں جمع کیا جاتا ہے۔
2) ہیلیم لیک کا پتہ لگانے کا معیار: لیک کی شرح 1 × 10⁻⁸ Mbar · l\/s سے کم یا اس کے برابر ، انتہائی اعلی سگ ماہی کی ضروریات کو پورا کرتی ہے۔
ذہین کنٹرول
1)اختیاری پی ایل سی کنٹرول سسٹم ، سمارٹ مانیٹرنگ پلیٹ فارمز میں انضمام کے ل Mod موڈبس مواصلات انٹرفیس کی حمایت ، ریموٹ آپریشن اور ڈیٹا مینجمنٹ کو چالو کرنا۔
2) سلنڈر دباؤ ، گیس کے بہاؤ کی شرح ، اور بدیہی صارف انٹرفیس کے ساتھ الارم کی حیثیت کی اصل وقت کی نگرانی کے لئے ٹچ اسکرین ڈسپلے۔
متعدد حفاظتی تحفظات
1)اعلی\/کم دباؤ قابل سماعت اور بصری الارم جو خود بخود ایمرجنسی گیس شٹ آف کو متحرک کرتے ہیں۔
2) نظام سے زیادہ دباؤ کو روکنے کے لئے حفاظتی امدادی آلہ کے ساتھ مربوط اختیاری وینٹنگ اور صاف کرنے والے افعال۔
3) سیمی ایس 2 معیارات اور بین الاقوامی فائر سیفٹی کوڈز کی تعمیل کرتی ہے ، جس میں زیادہ سے زیادہ کام کرنے والے دباؤ کے ساتھ ٹیسٹ کے دباؤ کا 110 ٪ تک ہوتا ہے۔
درخواست
1)سیمیکمڈکٹر مینوفیکچرنگ:ویفر اینچنگ اور جمع کرنے کے عمل کے ل high اعلی طہارت کے غیر فعال گیسوں کی عین مطابق تقسیم۔
2)فوٹو وولٹک انڈسٹری:شمسی پینل کی تیاری کے لئے خصوصی گیسوں (جیسے SF₆) کی مستحکم فراہمی۔
3)ریسرچ لیبارٹریز:ملٹی چینل گیس کے تجربات کا مرکزی کنٹرول اور انتظام۔
4)بائیوفرماسٹیکل انڈسٹری:جراثیم سے پاک ماحول میں غیر فعال گیسوں کی محفوظ ترسیل اور تقسیم۔
ڈرائنگ
نیم خودکار
اس نظام میں 3\/8 "مین لائن اور 1\/4" برانچ لائنوں (1 inlet ، 4 آؤٹ لیٹس) کے ساتھ خودکار شٹ آف اور صاف کرنے والے افعال شامل ہیں۔ اس میں پی ایل سی کنٹرول ، ایک 7- انچ ٹچ اسکرین انٹرفیس ، اور برانچ لائن پریشر ریگولیشن کی خصوصیات ہیں۔ مزید برآں ، نظام بہتر کارکردگی کے لئے پینل کی سطح کی حرارتی نظام سے لیس ہے۔
منول
اس نظام میں دستی گیس کی فراہمی اور عمل گیس صاف کرنے کے افعال شامل ہیں ، جس میں 3\/8 "مین لائن اور 1\/4" برانچ لائنیں (1 inlet ، 4 آؤٹ لیٹس) شامل ہیں۔ اس میں زیادہ سے زیادہ کنٹرول کے لئے برانچ لائن پریشر ریگولیشن کی خصوصیات ہے۔
سوالات
Q1: سسٹم سنگل اور ڈبل سلنڈر کنفیگریشن کے مابین کیسے سوئچ کرتا ہے؟
A: ڈبل سلنڈر کنفیگریشن خودکار سوئچ اوور (PLC ماڈیول کی ضرورت ہوتی ہے) کی حمایت کرتی ہے۔ جب پرائمری سلنڈر کا دباؤ کم ہوجاتا ہے تو ، نظام خود بخود بیک اپ سلنڈر میں تبدیل ہوجاتا ہے تاکہ مسلسل فراہمی کو یقینی بنایا جاسکے۔
Q2: گیس کی رساو کا پتہ کیسے لگایا جاتا ہے؟
A: سسٹم کی سالمیت کی تصدیق ہیلیم ماس اسپیکٹومیٹری لیک کا پتہ لگانے کے ذریعے کی جاتی ہے۔ روزانہ کی نگرانی غیر معمولی دباؤ کے رجحانات یا ٹچ اسکرین پر دکھائے جانے والے الارم کے اشارے کے ذریعہ کی جاسکتی ہے۔
Q3: کیا ٹچ اسکرین تاریخی ڈیٹا برآمد کرسکتا ہے؟
A: معیاری ٹچ اسکرین ریئل ٹائم ڈیٹا ڈسپلے کی حمایت کرتی ہے۔ اگر کسی PLC ماڈیول سے لیس ہے تو ، ڈیٹا کو CSV فارمیٹ میں USB انٹرفیس یا مواصلات پروٹوکول (جیسے Modbus) کے ذریعے برآمد کیا جاسکتا ہے۔
سوال 4: بحالی کی سفارش کردہ چکر کیا ہے؟
ج: ہر چھ ماہ میں والو سگ ماہی اور لیک کی شرحوں کا معائنہ کرنے اور سالانہ دباؤ سینسر کو کیلیبریٹ کرنے کی سفارش کی جاتی ہے۔ اعلی تعدد کے استعمال کے ماحول میں ، ہر تین ماہ بعد معائنہ کیا جانا چاہئے۔
Q5: کیا یہ نظام سنکنرن گیسوں کی حمایت کرتا ہے؟
A: یہ ماڈل غیر فعال گیسوں کے لئے ڈیزائن کیا گیا ہے۔ اگر سنکنرن گیسوں (جیسے ، ایچ سی ایل) کو سنبھالنے کی ضرورت ہے تو ، ڈوپلیکس سٹینلیس سٹیل مواد اور خصوصی مہروں کے ساتھ تخصیص کی ضرورت ہے۔ براہ کرم تفصیلات کے لئے تکنیکی مدد سے رابطہ کریں۔
Q6: تنصیب کے دوران کیا غور کیا جانا چاہئے؟
A: صاف اور کمپن فری انسٹالیشن ماحول کو یقینی بنائیں ، بجلی اور راستہ کے رابطوں کو محفوظ رکھیں ، اور اس بات کو یقینی بنائیں کہ گیس سلنڈر کا علاقہ بوجھ برداشت کرنے کی ضرورت کو پورا کرے (500 کلوگرام\/m² سے زیادہ یا اس کے برابر)۔
نتیجہ
ویگور وی ایم بی والو مینیفولڈ باکس (وی ایم بی) صحت سے متعلق کنٹرول اور سخت حفاظتی معیارات کے ذریعہ اعلی طہارت گیس کے انتظام کے لئے قابل اعتماد حل پیش کرتا ہے۔ اپنی مرضی کے مطابق تشکیلات یا تفصیلی تکنیکی وضاحتوں کے ل please ، براہ کرم سرکاری جوش و خروش سے متعلق ٹیم سے رابطہ کریں۔
